HDMI连接器在工业设备中的高频传输性能与可靠性分析

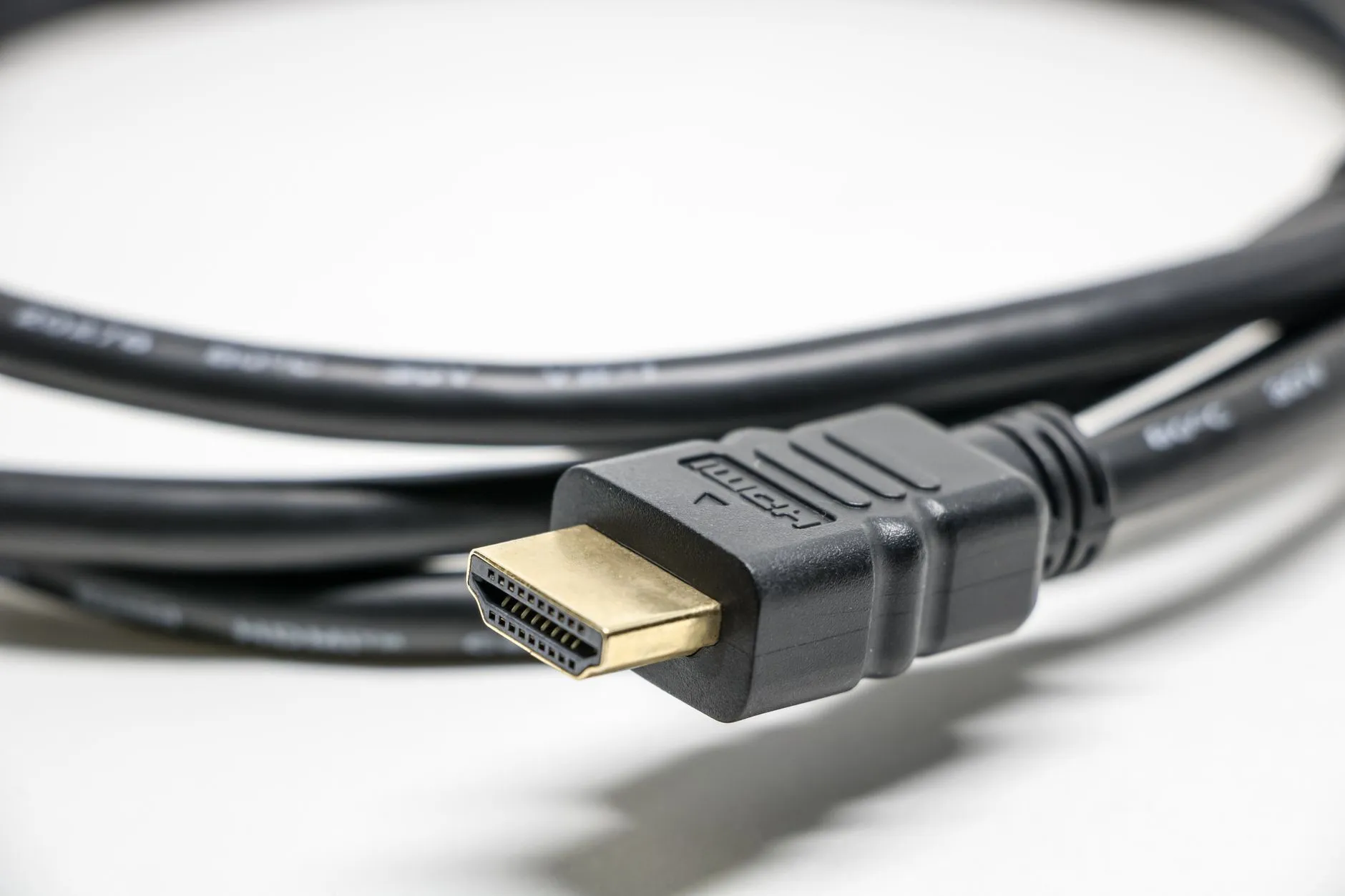

在工业4.0与智能制造的推进浪潮中，高速信号传输早已不是消费电子专属的战场。产线上的机器视觉系统、PLC控制单元以及高频测试治具，对链路带宽和信号完整性的要求正以肉眼可见的速度攀升。当HDMI 2.1标准将带宽推高至48Gbps，我们不得不重新审视那个长期被视为“标准件”的HDMI连接器——在振动、粉尘、极端温湿度交织的工业现场，它还能否稳定承载如此高速的数据流？
工业场景下的高频痛点：不只是插拔寿命
许多工程师习惯将消费级HDMI连接器直接移植到工业设备上，但在实际工况中，这种方案往往在几个月内就暴露出问题。工业设备面临的挑战是复合型的：持续机械振动导致接触件微动磨损、镀层在盐雾环境下加速氧化、以及长距离线缆带来的插入损耗与回波损耗恶化。尤其在4K/8K视觉检测场景中，信号眼图一旦闭合，直接后果就是画面撕裂或数据丢帧，进而引发产线误判。
此外，工业设备的维护窗口极短，连接器若频繁失效，停线损失远高于连接器本身的成本。我们曾对某汽车零部件产线做过统计，因连接器接触不良引发的故障占整条线缆系统故障的43%。这已经不是“换一个更贵的连接器”就能解决的问题，而是需要从结构设计、端子材料到镀层工艺进行系统性优化。
从材料与结构入手：高频性能的底层逻辑
惠州国瑞电子在开发工业级HDMI连接器时，首先放弃了传统的冲压铁壳，转而采用不锈钢或锌合金压铸外壳，这并非为了“显得结实”，而是为了提供更稳定的接地屏蔽效果——高频信号对参考地平面的连续性极其敏感。在端子设计上，我们引入了短而粗的接触梁结构，缩短信号路径的同时降低等效电感，实测在12Gbps速率下，插入损耗比常规设计降低了0.8dB。
镀层同样关键。工业级产品要求镀金层厚度不低于0.76μm，且底层必须使用镍底镀层来阻挡铜基材向金层扩散。很多低成本连接器为了省料，镀金厚度只有0.05μm，表面看没问题，但在高温高湿环境下，镍迁移会迅速抬高接触电阻。我们的实验室数据表明，在85℃/85%RH条件下连续通电1000小时后，接触电阻变化率仍小于5mΩ。
可靠性与高频传输的平衡：不是取舍，是协同
有些设计人员认为，要提高高频性能就必须牺牲机械强度，但实际并非如此。以排针和排母产品为例，我们在HDMI连接器内部采用了鱼眼端子（compliant pin）与PCB板之间形成无焊压接，这既保证了高频信号的连续阻抗匹配，又比传统波峰焊连接更抗振动疲劳。而针对插拔场景频繁的测试设备，则额外增加了锁扣结构和应力释放尾夹，将插拔寿命从消费级的5000次提升至20000次以上。
值得一提的是，工业环境中往往同时存在USB连接器、Type-C连接器以及排针排母等不同类型接口。在设计整机链路时，务必注意不同连接器之间的串扰隔离距离。我们的建议是：HDMI差分对与Type-C高速线之间保持至少3mm的间距，且避免平行走线超过15mm。否则，即使单个连接器性能再好，整机信号完整性测试也难以通过。
实践中的选型与验证建议
对于正在选型的硬件工程师，我们给出三条可落地的建议：
- 务必要求供应商提供基于实际PCB layout的仿真报告，而非仅提供芯片厂商的参考数据。不同板材（FR4 vs 高频板）对连接器补偿结构的要求差异很大。
- 在振动环境下，优先选择带螺纹锁孔或卡扣式锁定的HDMI连接器，单纯依靠摩擦力的标准版本在10-500Hz扫频振动下极易产生瞬断。
- 对于需要频繁更换线缆的产线工位，可考虑将HDMI接口与Type-C接口做成复合面板，减少独立开孔带来的屏蔽缺口，同时便于统一管理。
最后回到测试环节。高频参数的抽样测试不能只看单个频率点的衰减，应完整扫频至第三谐波，并记录时域反射（TDR）曲线。一个健康的连接器，其阻抗偏差应控制在±10%以内，且过渡区的反射系数小于0.1。国瑞电子的实验室配备有40GHz带宽的矢量网络分析仪和TDR测试系统，可为客户提供完整的S参数报告。
工业级高频互连的探索远未到终点。随着PCIe Gen5和USB4逐渐渗透到工控领域，连接器面临的将不再是单一标准下的优化，而是多协议共存时的自适应设计。惠州国瑞电子将持续在接触件材料、镀层工艺和屏蔽结构上迭代，让每一次插合都成为值得信赖的数据通道。
