惠州电子制造企业如何规范排针排母的焊接工艺标准
在惠州这片电子制造业的热土上，排针与排母作为PCB板级互联的基础元件，其焊接质量直接决定了终端产品的可靠性。无论是消费电子中的USB连接器、Type-C连接器，还是高清传输领域的HDMI连接器，内部板卡间的信号传递几乎都离不开这对“黄金搭档”。然而，许多中小型工厂在工艺管控上仍停留在“老师傅凭手感”的阶段，焊接不良率居高不下，这已成为制约产品升级的隐形瓶颈。
波峰焊与手工焊的工艺分水岭
排针排母的焊接方式主要分为波峰焊和手工烙铁焊。对于通孔式（DIP）排针，波峰焊仍是效率首选，但惠州不少企业面临一个共性难题：助焊剂残留导致的电化学迁移。尤其是在潮湿环境下，残留物会引发排针之间的绝缘电阻下降，甚至短路。若选用免洗型助焊剂，必须严格控制预热温度在90~110℃区间，使溶剂充分挥发，否则过高的预热温度会破坏助焊剂活性，导致透锡不足。

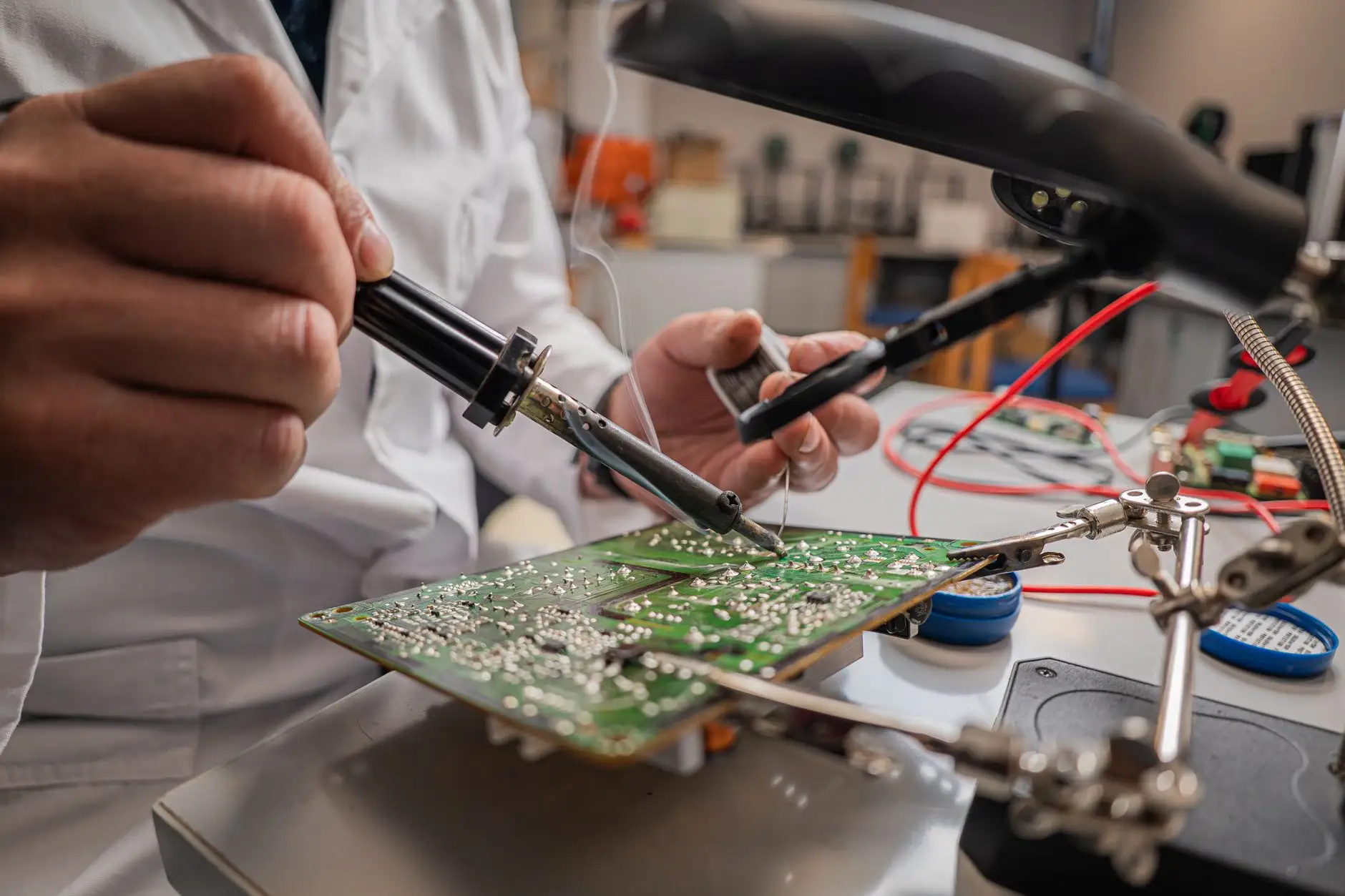

相比之下，手工焊接多用于打样或返修工位。此时，烙铁头温度设定建议为350℃±10℃，焊接时间控制在2~3秒内。一个常见误区是盲目提高烙铁温度来追求“快速上锡”，这反而容易造成排母绝缘体热变形，尤其是耐温等级较低的PA66材料，一旦超过260℃的长期耐受极限，端子偏移风险急剧上升。
从炉温曲线到端子共面性的隐性变量
许多惠州工厂在评估焊接质量时，只盯着焊点饱满度，却忽略了两个前置指标：端子共面性与定位孔公差。以0.64mm方针排针为例，若来料引脚共面性偏差超过0.1mm，在回流焊或波峰焊过程中极易产生虚焊。建议在来料IQC环节，使用光学平面度测试仪对每批排针进行抽检，而非仅仅依赖供应商的出货报告。
另外，针对Type-C连接器这类高密度、小间距产品，其内部常采用SMT贴片式排针。此时，钢网开孔设计尤为关键。我们建议对排针焊盘采用1:1.1的开孔比例，并适当增加锡膏厚度至0.12mm，以补偿基板翘曲带来的应力。若遇到HDMI连接器与排针混装在同一板面时，务必考虑不同元件的热容量差异——HDMI外壳的吸热效应会拖慢排针焊点的升温速度，此时应适当延长预热区时间，而非提高峰值温度。
惠州本地化供应链的工艺协同价值
作为扎根惠州的排针排母制造商，我们观察到一条实用经验：焊接工艺的优化不应只停留在产线端，更应前移至连接器选型阶段。例如，对于需要过回流焊的排母，建议选择耐高温（260℃以上）的LCP或高温尼龙料体，而非普通PA6T。同时，与本地连接器供应商建立工艺联调机制，可有效缩短试产周期——当排针引脚镀层厚度从3u"提升到5u"时，焊点空洞率通常能下降15%~20%。
在车间实操层面，建议推行首件全检与SPC过程监控相结合的制度。具体而言：
- 每两小时抽取5pcs板卡做金相切片分析，观察IMC层厚度是否处于1.5~3.5μm的理想范围；
- 对排母贴装后的共面性进行100% AOI检测，重点观察端子的Z轴偏移量；
- 定期用离子污染度测试仪检测清洗后的板面，确保NaCl当量低于1.56μg/cm²。
值得一提的是，在USB连接器、Type-C连接器与排针排母混装的高密度板上，过炉治具的设计常常被忽视。若治具开窗尺寸过大，板边排针会因受热不均而产生浮高；若开窗过小，又容易遮挡散热路径。我们建议治具边缘与排针引脚外侧保持1.5mm的避让距离，并在治具底部增加导流槽，以促进热风循环均匀性。
回到根本，焊接工艺的规范化并非一套僵硬的参数表，而是建立在对材料、热力学和机械应力的综合理解之上。惠州国瑞电子有限公司在多年配套各类连接器客户的过程中，始终强调“来料特性—焊盘设计—炉温曲线”的铁三角联动。唯有将排针排母的引脚润湿性能与焊膏活性、预热斜率进行匹配验证，才能真正将不良率控制在50ppm以下。
展望未来，随着Type-C接口的PD快充协议普及和HDMI 2.1在8K显示设备中的渗透，高速信号对焊接点的阻抗连续性提出了更苛刻的要求。焊点中的空洞率若超过5%，在10GHz以上的频段就会引起明显的回波损耗。因此，惠州电子制造企业应当未雨绸缪，将真空回流焊等先进工艺纳入中长期规划，同时持续夯实排针排母的基础焊接规范——这不仅是品质底线，更是迈向高端制造的必由之路。
